包丁用リベットを使用した 洋包丁の柄の交換方法です。
ナイフショップつぼい
洋包丁柄交換
ナイフショップつぼい
ナイフショップつぼい
柄(ハンドル)部分に破損があります。
ナイフショップつぼい
このままでは 美しくないですし 非衛生的ですね。
ナイフショップつぼい
ナイフショップつぼい
リベット撤去
ナイフショップつぼい
ナイフショップつぼい

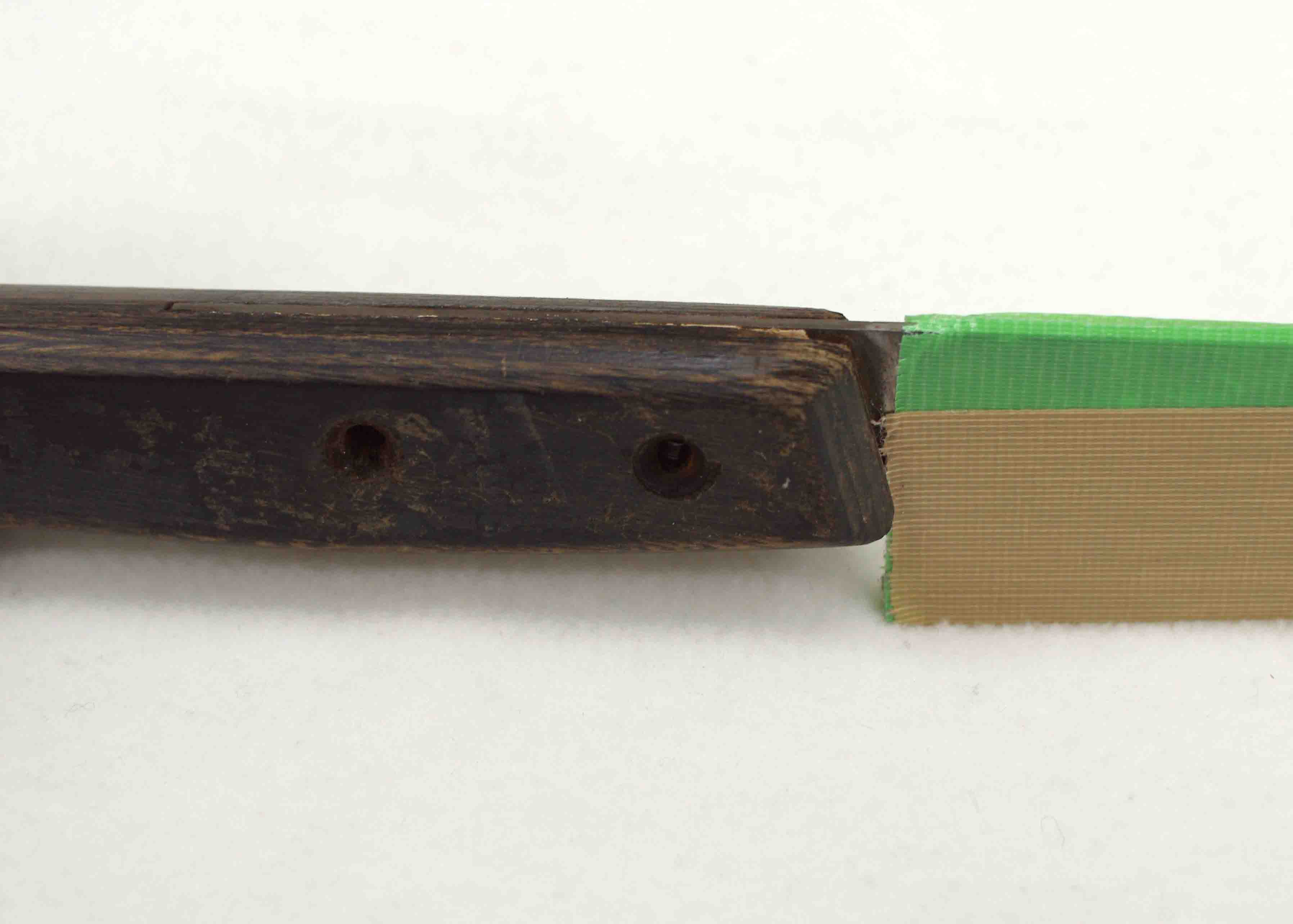

ボール盤/ドリルで 既存の包丁用リベットに穴を開け
ナイフショップつぼい
 リベットを除去します。
ナイフショップつぼい
作業中に包丁の刃で怪我をしないように マスキングします。
ナイフショップつぼい
ナイフショップつぼい
ナイフショップつぼい
ハンドル除去
ナイフショップつぼい
ナイフショップつぼい

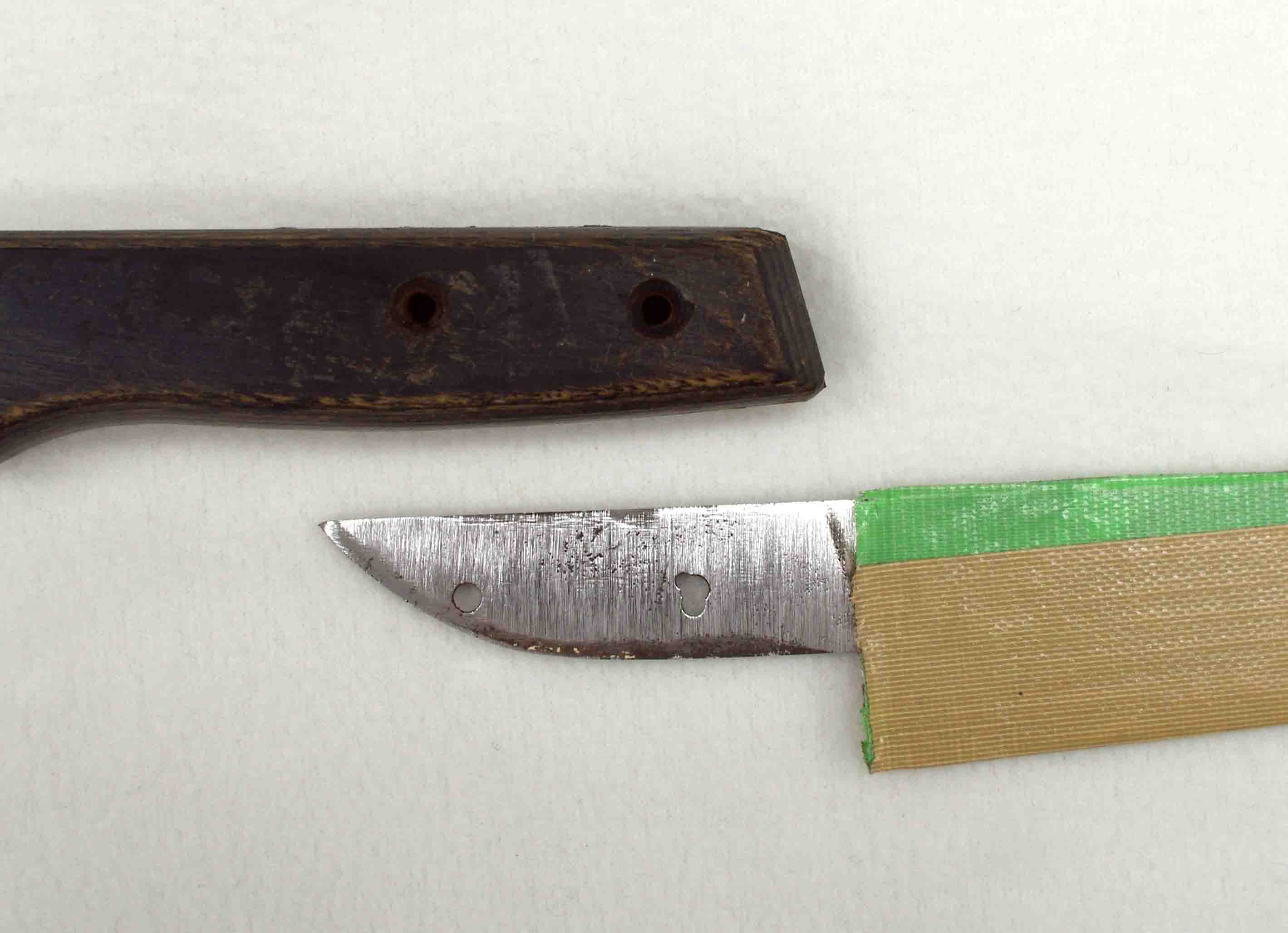

柄が外れました。経年変化の為か接着剤が機能していませんでした。
ナイフショップつぼい
接着剤が効いている場合は のこぎり/ハンマーなどで柄を破壊します。
ナイフショップつぼい
ナイフショップつぼい
ハンドル貼り付け
ナイフショップつぼい
ナイフショップつぼい
新しい柄に接着剤で固定します。
ナイフショップつぼい
今回は樫の柄を使用しましたが
ナイフショップつぼい
水回りで使用する包丁にはマイカルタなどが腐食に強いです。
ナイフショップつぼい

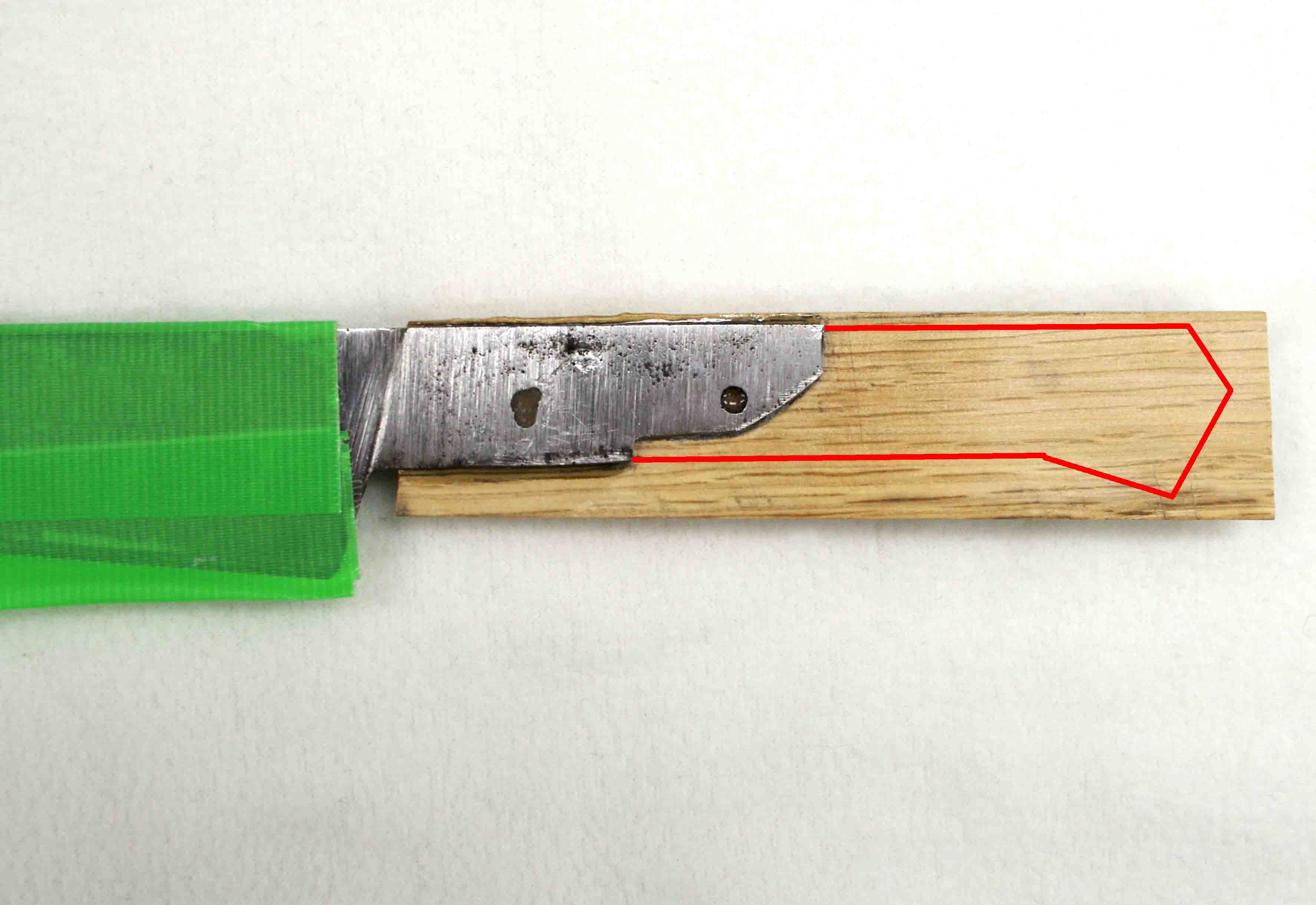

通常 洋包丁は中子(タング)が柄のエンド部分まであります。(赤線の状態)
ナイフショップつぼい
エンド部分まである時(フルタング)には 次の加工は不要です。
ナイフショップつぼい
ナイフショップつぼい
スペーサー取り付け
ナイフショップつぼい
ナイフショップつぼい

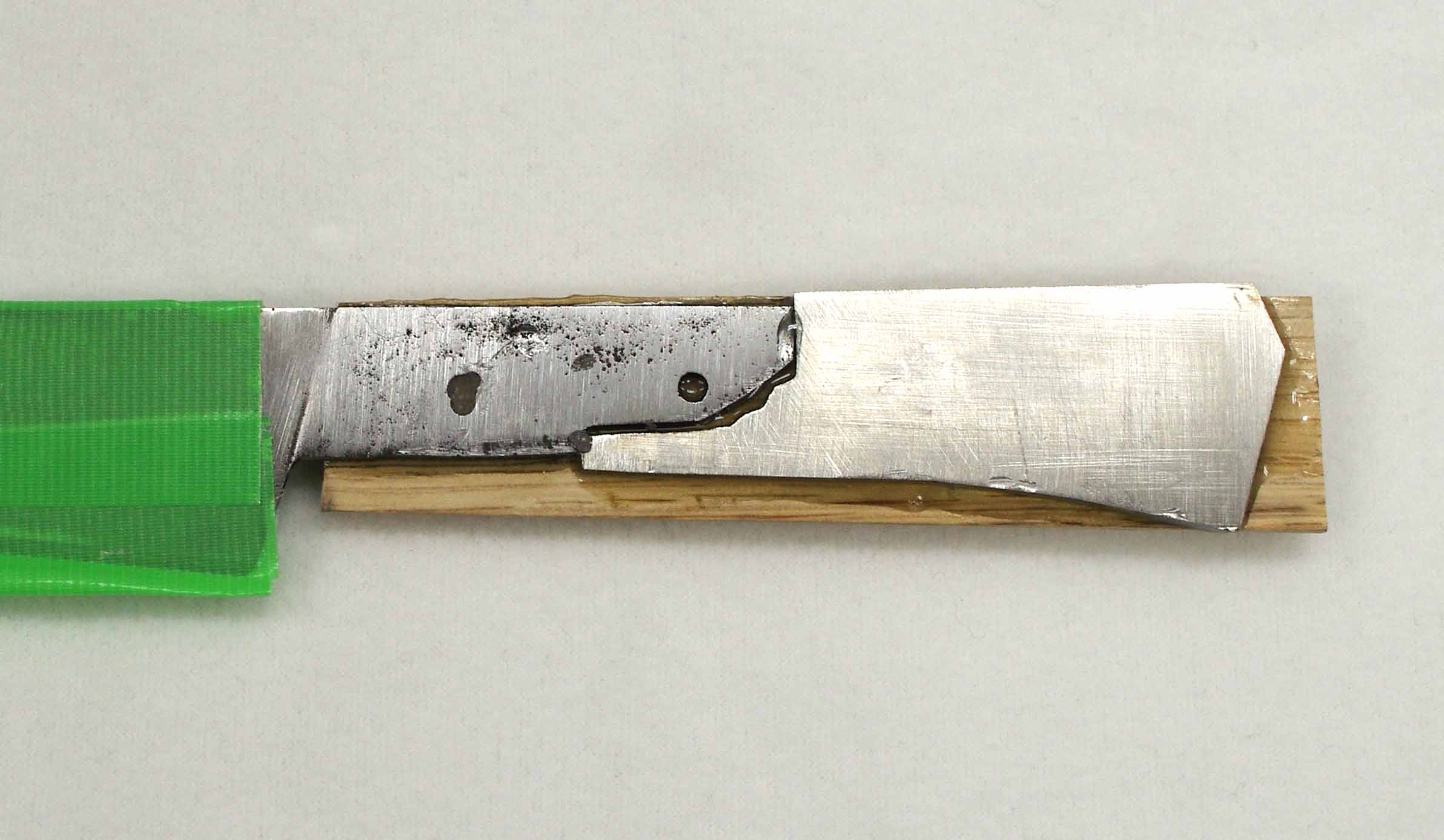

今回の包丁は中子が半分まで(ハーフタング)ですので
ナイフショップつぼい
後ろ半分に 刃部分と同じ厚みのステンレス板を継ぎ足します。
ナイフショップつぼい
勿論 継ぎ足し部分を溶接するのが良いのですが
ナイフショップつぼい
この包丁(ペティナイフ)のように小型でしたら問題ないでしょう。
ナイフショップつぼい
ナイフショップつぼい
リベット穴加工
ナイフショップつぼい
ナイフショップつぼい

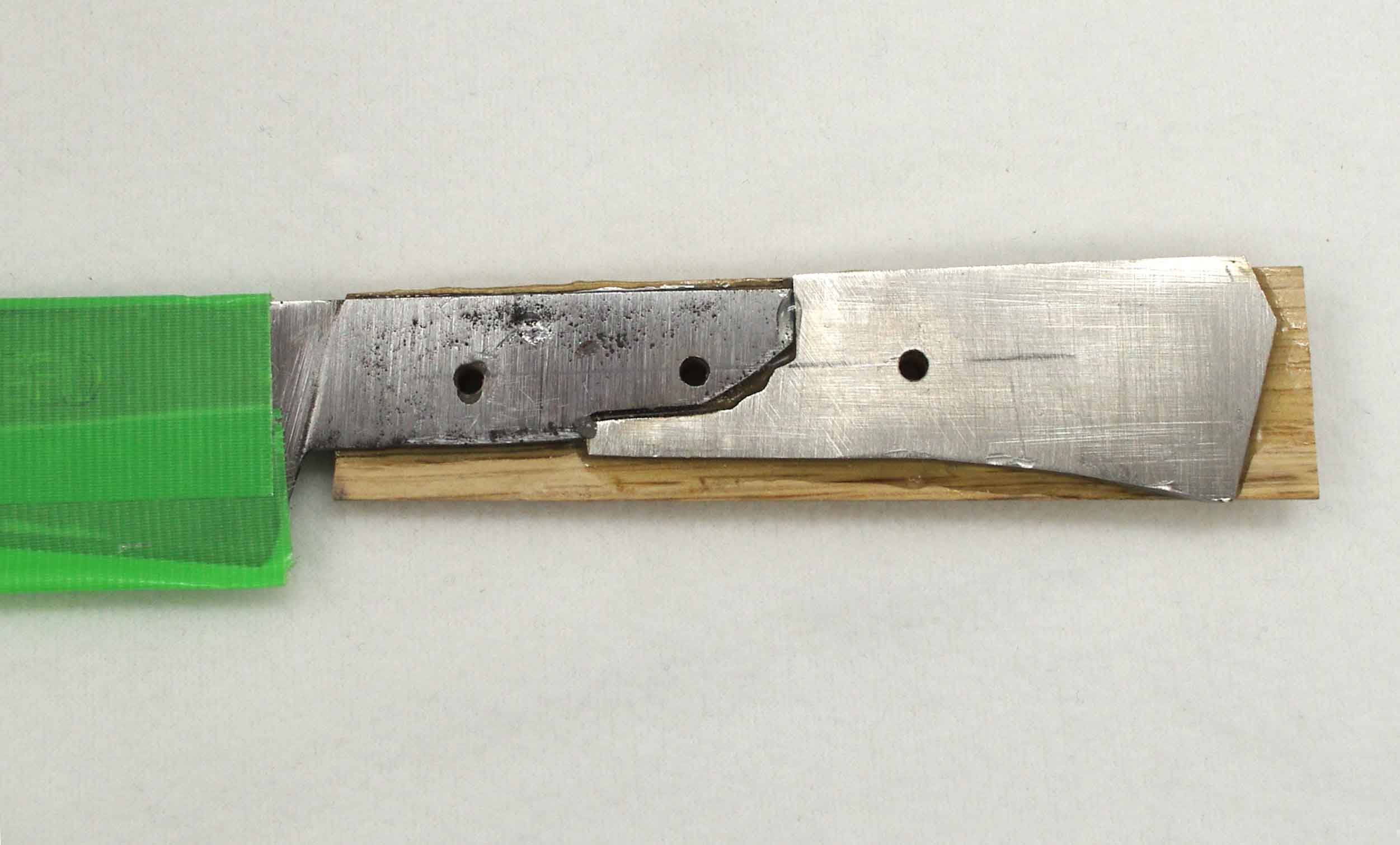

包丁用リベットの下穴加工です。
ナイフショップつぼい
既存の穴を利用して3.5mmの穴加工します。
ナイフショップつぼい
ついでに 継ぎ足した後ろ半分にもリベット用の穴加工をします。
ナイフショップつぼい
ナイフショップつぼい
ハンドル接着
ナイフショップつぼい
ナイフショップつぼい

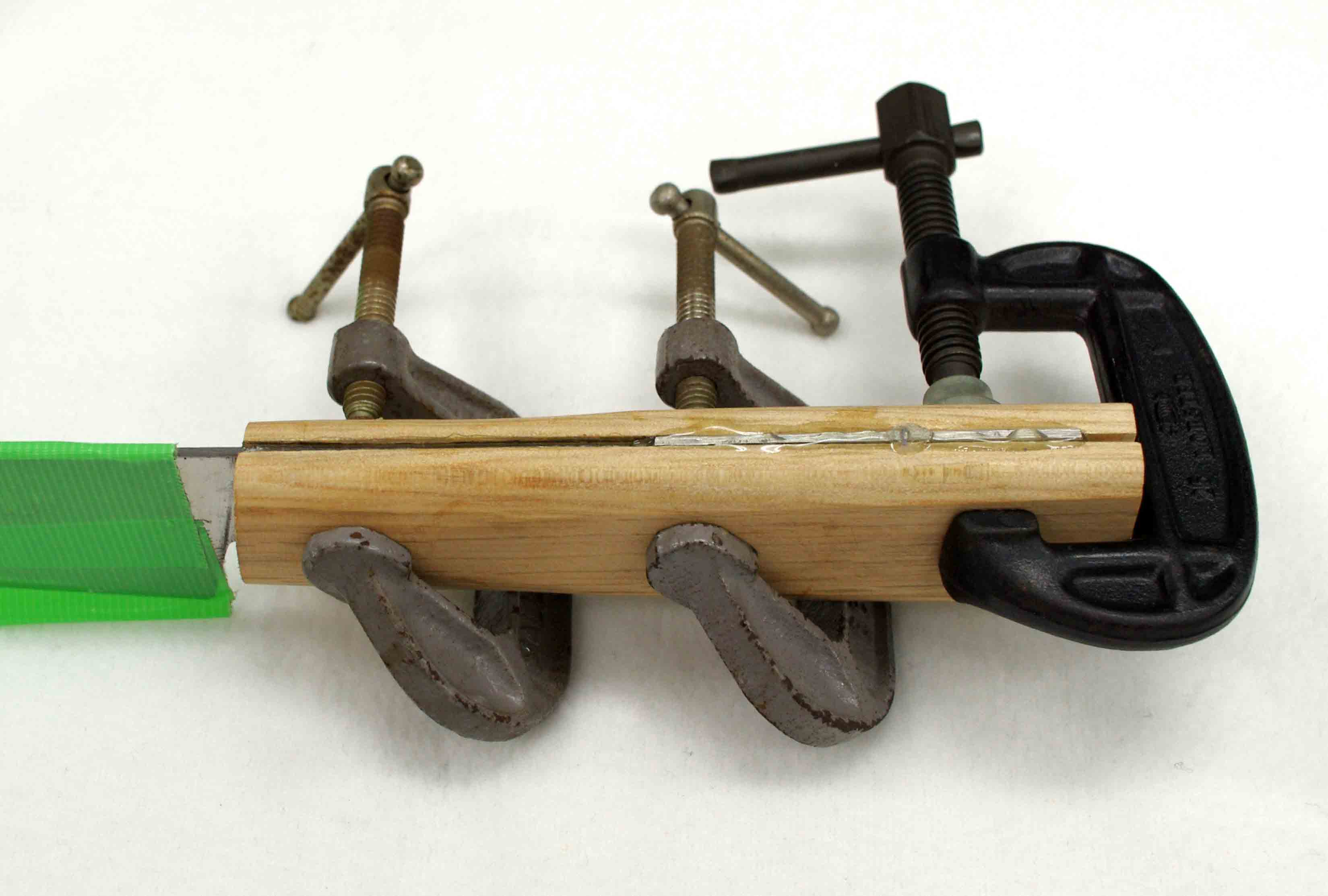

反対側の柄を接着剤で固定します。
ナイフショップつぼい
ナイフショップつぼい
リベット穴加工
ナイフショップつぼい
ナイフショップつぼい

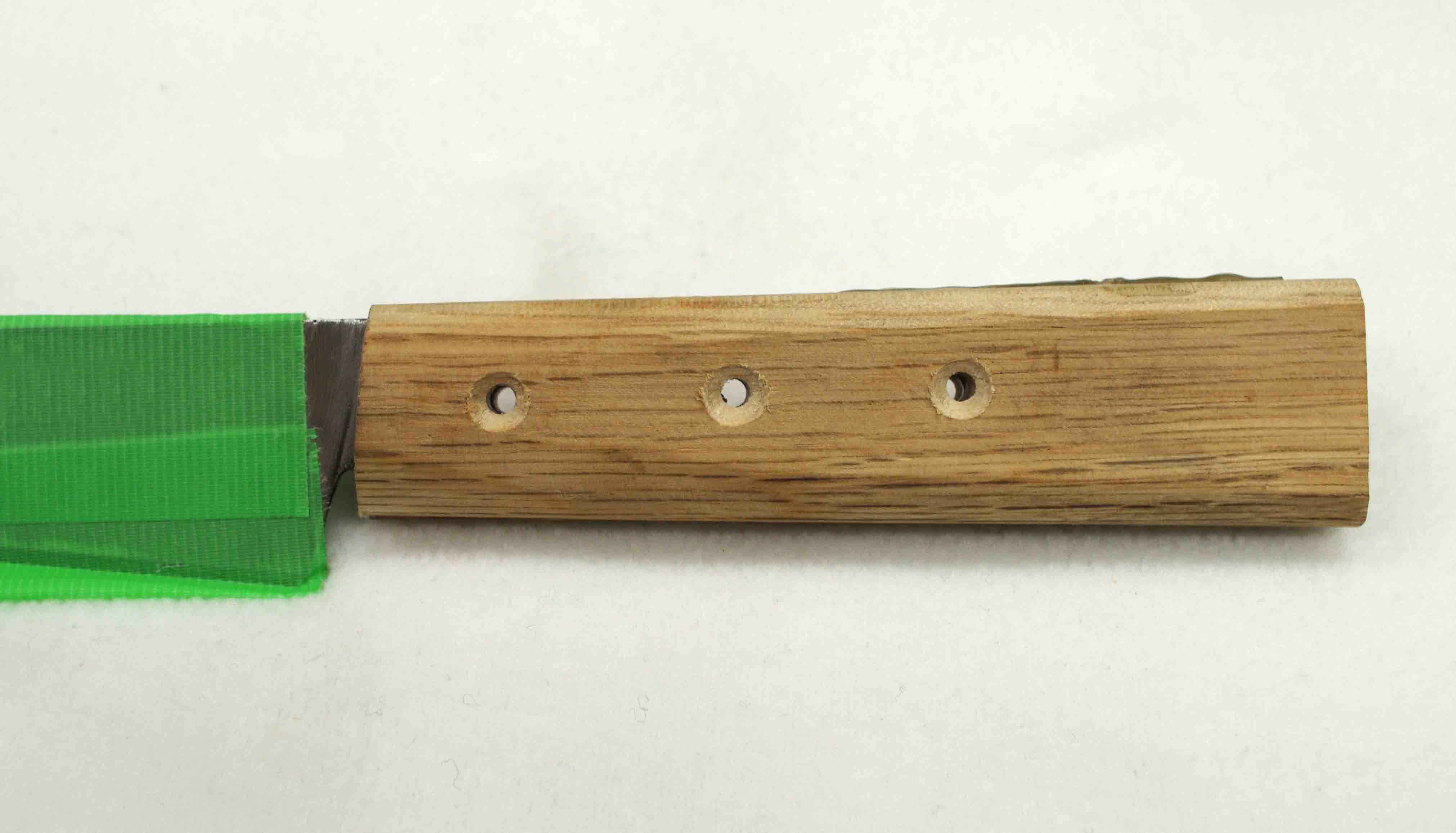

再度 下穴加工し貫通穴にします。
ナイフショップつぼい
又 リベット用の座グリをします。(7mm)
ナイフショップつぼい
ナイフショップつぼい
リベット加工
ナイフショップつぼい
ナイフショップつぼい

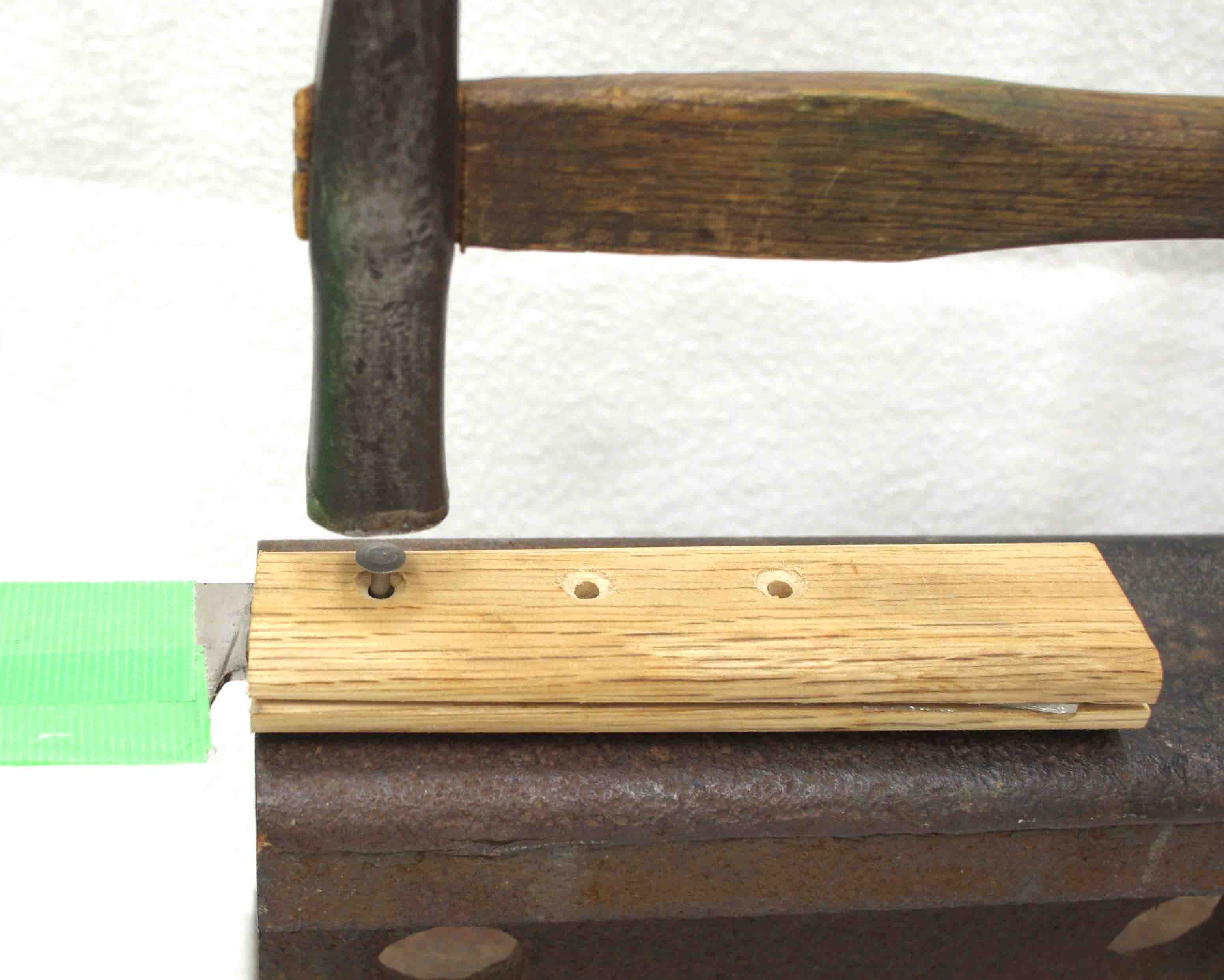

包丁用リベットをハンマーで叩き込みます。
ナイフショップつぼい
ナイフショップつぼい
整形後完成
ナイフショップつぼい
ナイフショップつぼい

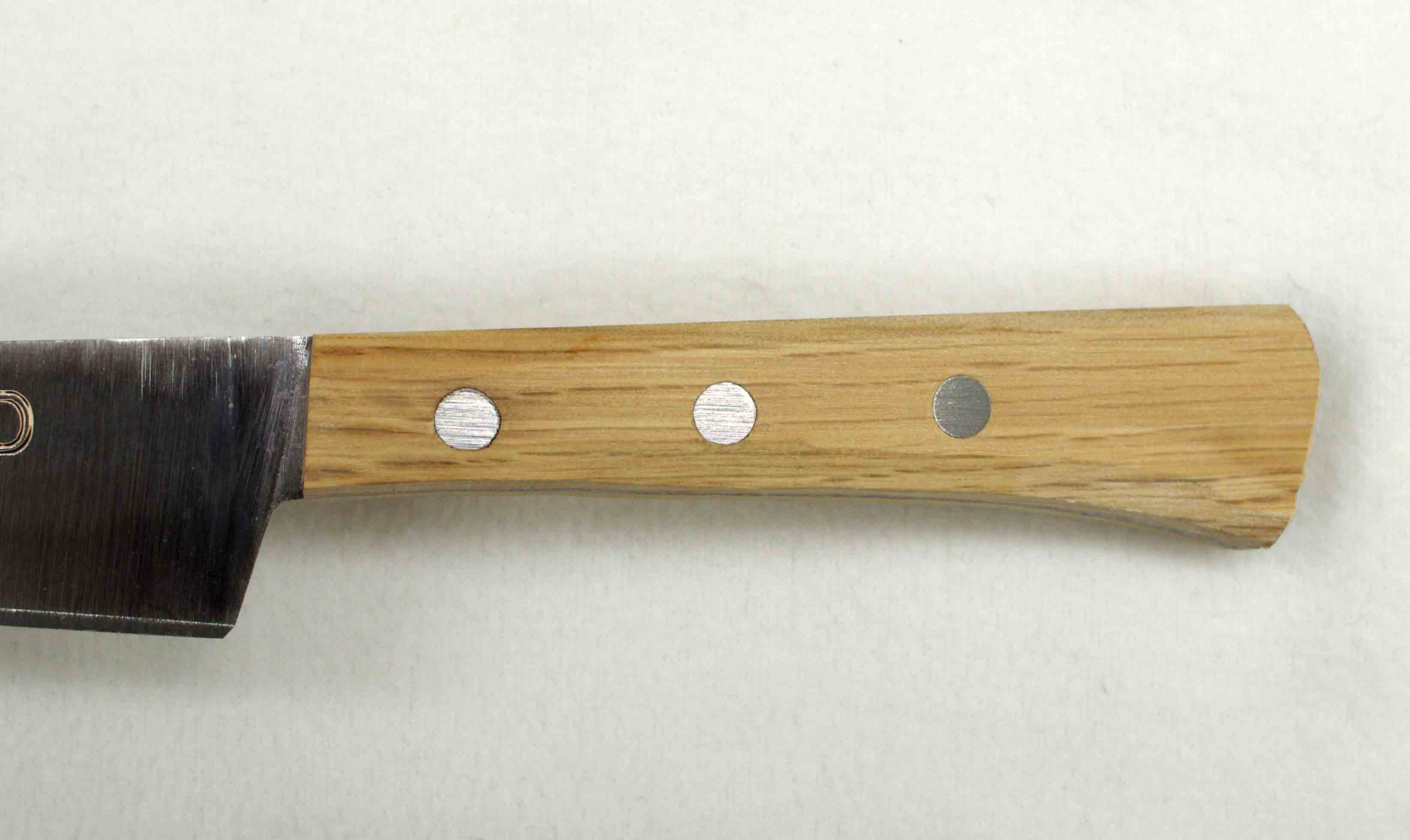

余分な柄の部分をヤスリで削り完成です。
ナイフショップつぼい
ナイフショップつぼい

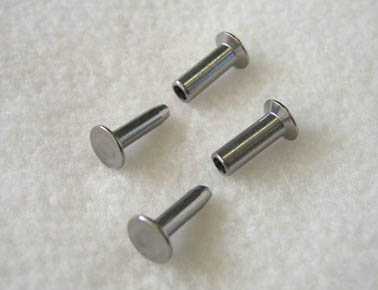

包丁用リベット
ナイフショップつぼい
ナイフショップつぼい
寸法は
軸径 3.4mm
頭径 7mm
全長 オス12mm メス12mm
下穴径は3.5mm
最大カシメ厚は約20mm
最小カシメ厚は約15.5mm となります。
ナイフショップつぼい
ナイフショップつぼい8セット入り 300円 です。
